Электродвигатель отопителя типа МЭ218

Время на прочтение: < 1 минуты

Электродвигатель типа МЭ218 последовательного возбуждения мощностью 25 вт приводит во вращение вентилятор отопителя, служащий для обогрева кузова и обдува ветрового стекла. Электродвигатель состоит из якоря 8, вращающегося в двух самоустанавливающихся керамических подшипниках 3, пропитанных маслом, корпуса 10, катушек возбуждения 7, надетых на два полюса 6, и крышки 7, скрепленной с корпусом двумя винтами 9.

Электродвигатель отопителя

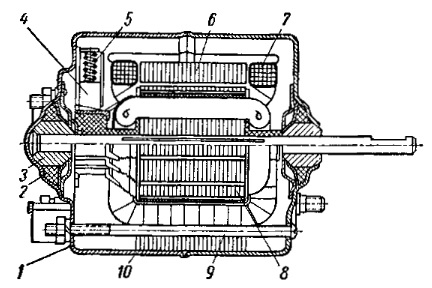

Рис. Электродвигатель отопителя:
1 — крышка; 2 — фетровая шайба; 3 — подшипник; 4 — щетка; 5 — пружина; 6 — полюс; 7 — катушка возбуждения; 8 — якорь; 9 — стяжной винт; 10 — корпус

Щетки 4 электродвигателя установлены в держателях коробчатого типа и прижимаются к коллектору цилиндрическими пружинами 5. На подшипники надеты фетровые шайбы 2, которые содержат запас смазки, достаточный на весь срок службы электродвигателя. Электродвигатель не нуждается в специальном уходе.
