Переключатель электродвигателя отопителя типа П119

Переключатель электродвигателя отопителя

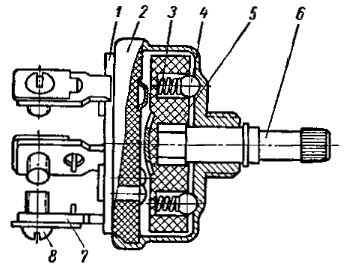

Рис. Переключатель электродвигателя отопителя:
1 — основание; 2 — корпус; 3 — пружина; 4 — фиксаторний шарик; 5 — ротор; 6 — ось переключателя; 7 — клеммы; 8 — винт

Для включения электродвигателя отопителя служит переключатель типа П119, устанавливаемый на панели приборов. Переключатель рассчитан на работу при напряжении 12 в и силе тока 9 а.

При вращении ручки переключателя по часовой стрелке ротор 5, имеющий фиксаторные шарики 4 и пружины 3, замыкает в необходимой последовательности контакты, расположенные в основании 2. Переключатель имеет три фиксированных положения:

  • 0 — выключено;
  • I — включена большая скорость;
  • II — включена малая скорость.

Ручка переключателя изготовлена из пластмассы и имеет выступ, который при положении переключателя 0 (выключено) направлен вертикально вверх. На накатанном конце валика переключателя ручка удерживается за счет тугой посадки. Такая же ручка применена и для включателя стеклоочистителя.
