Указатель уровня топлива. Принцип действия

Указатель уровня топлива электромагнитного принципа действия состоит из приемника, расположенного в комбинации приборов, и датчика (бензореостата) БМ134-А, установленного в верхней части топливного бака. Устройство и схема указателя уровня топлива показаны на рисунке.

Датчик указателя представляет собой реостат 3, один конец обмотки которого соединен с массой, а другой — с обмотками катушек указателя. По обмотке реостата скользит подвижный контакт 4 (щетка), который укреплен на оси рычага поплавка 5, плавающего на поверхности топлива.

Приемник состоит из двух катушек 7 и 10, расположенных под углом 90° одна к другой. В точке пересечения геометрических осей катушек установлен на оси железный якорь 8 со стрелкой 11. Обмотка левой катушки включена последовательно в цепь батарея — реостат, а обмотка правой катушки — параллельно реостату. Направление витков обмоток выполнено так, что одноименные полюсы обеих катушек расположены соответственно вверху и внизу.

Приемник указателя уровня топлива имеет шкалу с ценой деления, равной V4 емкости топливного бака. На шкале нанесены обозначения: 0 (бак пустой), 0,5 (половина емкости бака) и буква П (бак полный).

Схема указателя уровня топлива

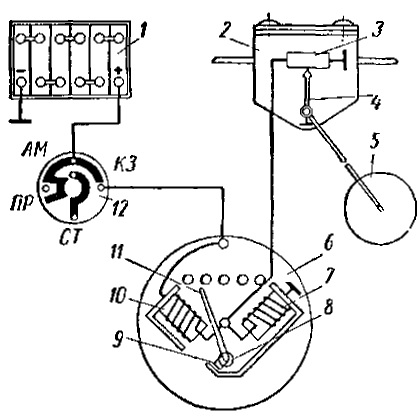

Рис. Схема указателя уровня топлива Москвич-408:
1 — аккумуляторная батарея; 2 — датчик; 3 — реостат; 4 — подвижный контакт; 5 — поплавок; 6 — приемник указателя уровня бензина; 7 — правая катушка; 8 — якорь; 9 — противовес; 10 — левая катушка; 11 — стрелка; 12 — замок зажигания

Принцип действия указателя уровня топлива

Указатель уровня топлива работает следующим образом.

Когда бак пустой, поплавок опущен вниз, а щетка реостата находится в крайнем левом положении (сопротивление реостата равно нулю). В этом случае ток по обмотке правой катушки почти не идет, так как щеткой реостата катушка соединена с массой; поэтому почти весь ток проходит через обмотку левой катушки, вследствие чего якорь под действием магнитного поля поворачивается в сторону левой катушки, и стрелка указателя становится против цифры 0 шкалы прибора.

Когда бак полный, поплавок занимает крайнее верхнее положение, и щетка включает все сопротивление реостата. Ток проходит через обмотку правой катушки, создает магнитное поле, под действием которого якорек поворачивается, и стрелка указателя становится против буквы П.

При частичном заполнении бака топливом в цепь включается часть сопротивления реостата, и ток при этом одновременно поступает в обмотки обеих катушек. В этом случае положение якорька, а следовательно, и стрелки указателя определяется совместным действием магнитных полей обеих катушек.

В зависимости от соотношения магнитных полей катушек и определяемого уровнем топлива в баке, стрелка указателя занимает промежуточные положения между делениями 0 и П шкалы прибора. Указатель работает только при включенном зажигании. При выключенном зажигании стрелка прибора стоит на нуле. Указатель служит для приблизительного контроля расхода топлива и не пригоден для определения точного расхода, так как точность его показаний недостаточна.

Чтобы не перегорела обмотка реостата при ремонте электропроводки или при смене приборов, нельзя допускать замыкания клемм приемника и перепутывания концов проводов, присоединенных к клеммам.

Исправный и правильно отрегулированный прибор при напряжении 12,5 в и температуре 20° С обеспечивает точность показаний в точках шкалы 1/4 и 1/2 примерно 7% от емкости бака, а в точке П (полный) — примерно 10%. При этом смещение стрелки от оси деления шкалы на ширину стрелки принимается за погрешность, равную 7%. В остальных точках шкалы точность показаний прибора не нормируется. При изменении напряжения в цепи прибора, а также при изменении температуры окружающей среды погрешность прибора может несколько увеличиться.
