Ножной переключатель света фар типа П39

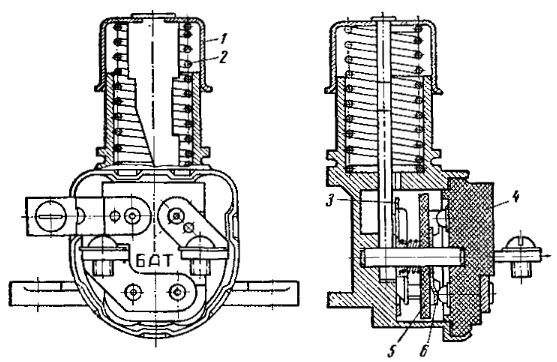

Рис. 147. Ножной переключатель света фар:
1 — плунжер; 2 — пружина; 3 — ведущая звездочка; 4 — пластмассовая панель; 5 — изоляционный диск; 6 — контактор

Ножной переключатель света фар типа П39 переключает свет с подфарников на ближний свет фар (при положении II центрального переключателя света) и с ближнего света фар на дальний (при положении III центрального переключателя света).

Ножной переключатель установлен на наклонном полу кузова, слева от педали выключения сцепления. Для переключения света фар нужно нажать носком ноги на плунжер 1 переключателя. Плунжер сжимает пружину 2 и перемещает ведущую звездочку 5, которая передвигает изоляционный диск 5 с контактором 6 и замыкает в необходимой последовательности клеммы, размещенные на пластмассовой панели 4.
