Переключатель указателей поворота и включатель звукового сигнала типа П111

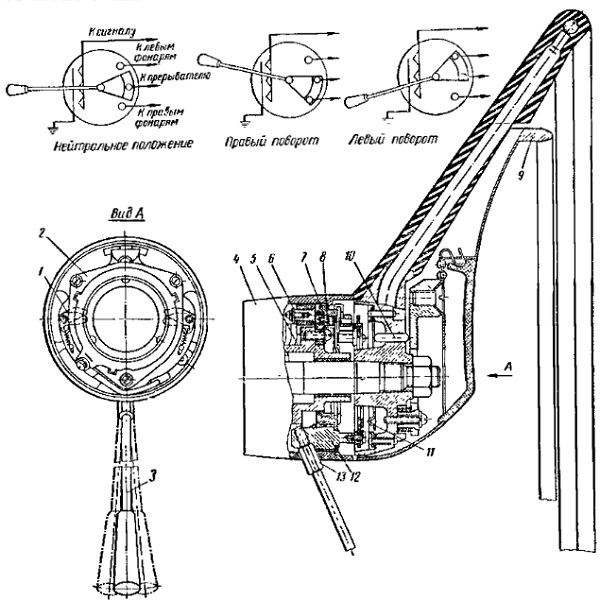

Рис. Переключатель указателей поворота и включатель звукового сигнала:
1 — кулачок; 2 — контактная пластина; 3 — рычаг; 4 — корпус; 5 — корпус подшипника вала рулевого механизма; в — токонесущая клемма; 7 — контактная колодка; 8 — винт крепления переключателя; 9 — кольцо включателя сигнала; 10 — штифт; 11 — пружинный контакт сигнала; 12 — ось поводка; 13 — контргайка
Переключатель указателей поворота и включатель сигнала типа П111 предназначен для включения ламп правых и левых подфарников, боковых указателей поворота и задних фонарей, сигнализирующих о повороте, а также для включения звукового сигнала.
Переключатель указателей поворота имеет три фиксированных положения и действует полуавтоматически: включается водителем путем перемещения рычага включения из нейтрального (выключенного) положения вверх или вниз, выключается автоматически при установке рулевого колеса в положение, соответствующее движению автомобиля по прямой линии. Переключатель указателей поворота смонтирован в пластмассовом корпусе 4 и крепится на рулевой колонке тремя винтами 8, ввернутыми в корпус 5 верхнего подшипника вала рулевого механизма. Переключения производятся при помощи рычага 3, расположенного с левой стороны под рулевым колесом и ввернутого в ось поводка 12 контактной пластины. Во избежание самоотвертывания рычаг закреплен контргайкой 13.
При переводе рычага из нейтрального положения вверх поводок перемещает контактную колодку 7 и замыкает токонесущую клемму 6 с цепью правых световых указателей поворота. При переводе рычага из нейтрального положения вниз включается цепь левых указателей поворота. Рычаг из включенного положения возвращается в нейтральное автоматически. Для этого в ступице рулевого колеса запрессованы два специальных штыря, а на поводке переключателя размещены два кулачка 1. При включенном положении переключателя и повороте рулевого колеса для выхода из поворота соответствующий штырь, нажимая на кулачок, переводит рычаг в нейтральное положение.
В верхней части переключателя указателей поворота укреплена контактная пластина 2 включателя звукового сигнала. При нажатии на кольцо 9 включателя сигнала штифт 10, перемещаясь, прижимает пружинные контакты 11 к контактной пластине 2 и замыкает цепь звукового сигнала.
Во время эксплуатации специального ухода за включателями и переключателями не требуется. После длительного перерыва в эксплуатации рекомендуется произвести 10—20 предварительных включений.
