Подфарники типа ПФ122

Подфарники типа ПФ122, служащие для обозначения габаритов автомобиля и сигнализации при поворотах или маневрировании, установлены в передних крыльях автомобиля. Каждый подфарник имеет двухнитевую лампу типа А27 с нитями 21 и 6 св. Нить 21 св служит для указания поворота или маневрирования автомобиля и включается переключателем указателей поворота. Нить 6 св служит для обозначения габаритов автомобиля при движении или стоянках на неосвещенных улицах и включается центральным переключателем света.

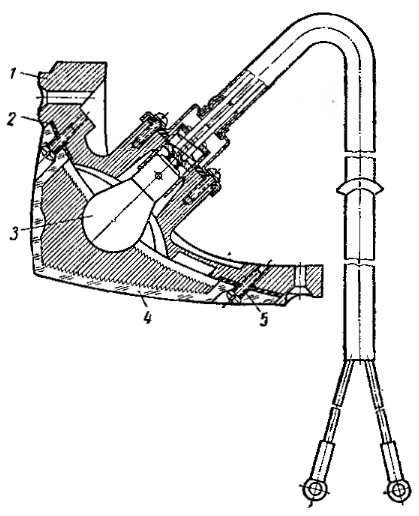

Рис. Подфарники:
1 — корпус; 2 — уплотнительная прокладка; 3 — лампа; 4 — рассеиватель; 5 — винт крепления рассеиватсля

Подфарник имеет рассеиватель 4 из прозрачной бесцветной пластмассы, который двумя винтами 5 прикрепляется к корпусу 1 подфарника. Между рассеивателем и корпусом проложена уплотнительная резиновая прокладка.

Для замены перегоревшей лампы необходимо предварительно отвернуть винты 5 и снять рассеиватель.

Установочные штифты на цоколе лампы и соответственно прорези в патроне расположены на разной высоте, что обеспечивает определенную установку лампы с требуемым подсоединением к ней проводов. При замене лампы в подфарнике необходимо следить за совпадением штифтов на цоколе с соответствующими прорезями в патроне.
