Прерыватель указателей поворота РС57

Прерыватель указателей поворота типа РС57 электромагнитного принципа действия предназначен для обеспечения мигающего действия света сигнальных ламп, что делает более заметным подачу сигнала поворота. Прерыватель установлен внутри кузова и крепится винтом к средней соединительной панели проводов. Прерыватель указателей поворота включен последовательно в цепь ламп, сигнализирующих поворот. Электрическая схема прерывателя и включения световых указателей поворота показана на рисунке.

Механизм прерывателя имеет железный сердечник 9, на котором помещена обмотка 11. К сердечнику прикреплен стальной пружинный якорь 7 и дополнительный якорь 10. На свободных концах обоих якорей и на специальных неподвижных кронштейнах расположены контакты. К свободному концу якоря 7 приварена нихромовая проволока (струна) 5, второй конец которой укреплен в изоляторе. Последовательно струне включено дополнительное сопротивление 6 величиной 7 ом.

Механизм прерывателя смонтирован на изоляционной панели 13 и закрыт металлическим кожухом 12. На панели расположены три клеммы с маркировкой Б, СЛ и КЛ.

Схема прерывателя указателей поворота

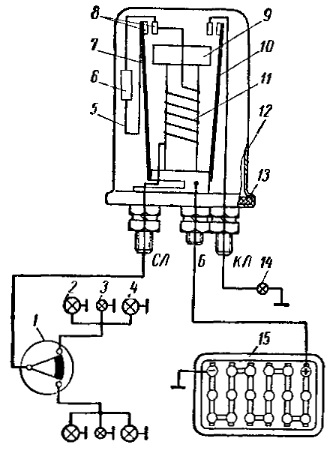

Рис. Схема прерывателя указателей поворота:
1 — переключатель указателей поворота; 2 — лампа подфарника; 3 — лампа бокового указателя поворота; 4 — лампа заднего фонаря; 5 — струна; 6 — дополнительное сопротивление; 7 — якорь; 8 — контакты; 0 — сердечник; 10 — дополнительный якорь; 11 — обмотка сердечника; 12 — кожух; 13 — изоляционная панель; 14 — контрольная лампа; 13 — аккумуляторная батарея

При включении переключателя указателей поворота ток поступает к клемме Б, проходит через сердечник 9, якорь 7, струну 5, сопротивление 6, обмотку 11 и к клемме СЛ. Далее, через провода, подключенные к клемме СЛ, ток поступает в лампы подфарника, заднего фонаря и фонаря бокового указателя поворота. При этом нити ламп не горят полным накалом, так как в цепь включено сопротивление 6. Ток, проходящий по обмотке 11, создает в сердечнике 9 магнитное поле, которое стремится притянуть якорь 7 к сердечнику. Струна 5, благодаря проходящему по ней току, нагревается, удлиняется, и контакты 8 замыкаются. Сопротивление при этом выключается, и нити ламп горят полным накалом до тех пор, пока струна не остынет и не разомкнет контакты. Сопротивление снова включится в цепь, и процесс будет повторяться до тех пор, пока не выключится рычаг переключателя указателей поворота. Одновременно с якорем 7 работает и дополнительный якорь 10, в результате чего ток по проводу, присоединенному к клемме КЛ, поступает в контрольную лампу указателей поворота, расположенную в комбинации приборов. Если перегорит одна из сигнальных ламп в подфарнике или заднем фонаре, ток в обмотке и магнитное поле сердечника прерывателя уменьшатся, в результате чего частота миганий сигнальных ламп в этой цепи резко увеличится, а контрольная лампа включаться не будет.

Прерыватель регулируют винтом, расположенным на изоляционной панели. Ввинчиванием винта увеличивается натяжение струны, что ускоряет размыкание контактов и увеличивает частоту миганий ламп. Для уменьшения частоты миганий ламп регулировочный винт вывинчивают. Частота миганий ламп у исправного прерывателя должна быть равна 90 ± 30 циклов в минуту.

Специального ухода за прерывателем указателя поворота в эксплуатации не требуется. Необходимо лишь следить за плотностью присоединения проводов к клеммам. При нарушении частоты прерываний или при отказе в работе прерыватель подлежит регулированию и ремонту в специализированной мастерской.
