Центральный переключатель света типа П306

Центральный переключатель света укреплен на панели приборов гайкой 12. Переключатель снабжен реостатом 11, к которому подключены лампы освещения шкал приборов, и термобиметаллическим предохранителем 7, прикрепленным винтом 10 к стойке переключателя.

Внутри корпуса 1 переключателя помещена каретка 9 с изоляционной колодкой 4, на которой укреплена контактная пластина 3. Каретка соединена со штоком 2 и перемещается вместе с ним. При перемещении штока контактная пластина колодки замыкает в необходимой последовательности клеммы изоляционной панели 5.

Термобиметаллический предохранитель рассчитан на ток нагрузки 20 а. При превышении допустимой величины тока нагрузки биметаллическая пластина нагревается, изгибается и размыкает контакты. После остывания пластина возвращается в исходное положение и соединяет контакты.

Центральный переключатель света

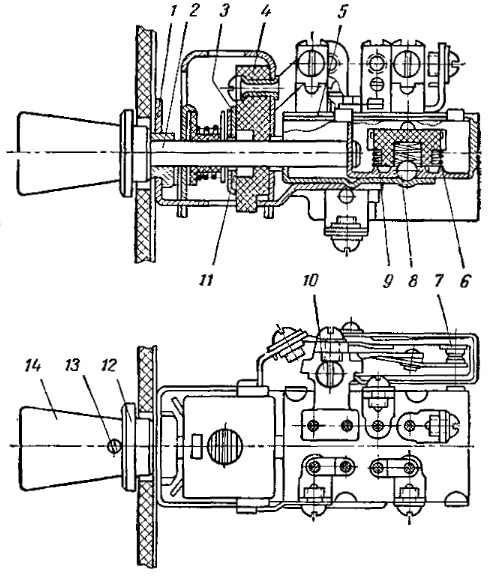

Рис. Центральный переключатель света:
1 — корпус; 2 — шток; 3 — контактная пластина; 4 — изоляционная колодка; 5 — изоляционная панель; 6 — пружина каретки; 7 — термобиметаллический предохранитель; 8 — фиксирующий шарик; 9 — каретка; 10 — винт крепления предохранителя; 11 — реостат; 12 гайка крепления переключателя; 13 — стопорный винт ручки; 14 — ручка

Центральный переключатель света типа П306 предназначен для включения фар, подфарников, задних фонарей, фонаря освещения номерного знака и ламп освещения шкал контрольно-измерительных приборов.

Если неисправность в цепи (перегрузка или короткое замыкание) не устранена, то пластина, нагревшись, снова разомкнет контакты.

Этот процесс будет повторяться до тех пор, пока не будет устранена причина, вызвавшая перегрузку предохранителя. Работа предохранителя при перегрузке сопровождается характерными щелчками.

Переключатель имеет три положения, фиксируемые при помощи шарика 8, пружины 6 и выступов в корпусе:

  • положение I — выключено все освещение;
  • положение II — включаются подфарники, габаритные фонари и фонарь освещения номерного знака;
  • положение III — включаются габаритные фонари, фонарь освещения номерного знака и фары (ближний или дальний свет в зависимости от положения ножного переключателя).

На шток переключателя навернута пластмассовая ручка 14, которая для предохранения от отвертывания при пользовании реостатом закреплена стопорным винтом 13. Поворотом ручки по часовой стрелке включаются лампы освещения шкал приборов и регулируется интенсивность освещения.
