Гидравлические системы грузовиков: обзор КМУ и преимущества аренды манипулятора для автотранспортных предприятий

Любая техника с краном-манипулятором — это передвижная гидравлическая станция на колесах. Именно гидравлика превращает обычное грузовое шасси в универсального помощника, способного поднять многотонный груз и погрузить его на собственную платформу. Для руководителей автопредприятий и логистов понимание основ работы этих систем означает возможность оценивать реальное состояние техники до подписания договора, а не в момент, когда стрела не пошла или груз завис. Компания «SUPER-MANIPULYATOR» предоставляет доступ ко всей технической документации на машины, и на сайте можно найти актуальные предложения.



Как работает гидравлическая система крана-манипулятора

Гидравлика на грузовике работает по принципу неразрывности жидкости и передачи давления. В отличие от механических тяг или тросов, масло под давлением позволяет передавать огромное усилие от насоса к исполнительным механизмам по гибким трубопроводам. Это и дает свободу движения стреле.

Насос — сердце системы. Он приводится в действие от двигателя грузовика через коробку отбора мощности и создает поток масла. Гидрораспределитель — блок управления, который направляет этот поток в нужную полость цилиндра или поворотного механизма. Гидроцилиндры преобразуют энергию потока в движение штока, который толкает стрелу. Гидробак с фильтрами обеспечивает запас и чистоту рабочей жидкости.

Когда оператор поднимает стрелу, он перемещает рычаг распределителя. Масло под давлением 300-350 атмосфер поступает в нижнюю полость цилиндра подъема. Шток выдвигается и толкает стрелу вверх. Как только рычаг возвращается в нейтраль, полости запираются, и стрела фиксируется. В этой цепочке нет ничего лишнего, но именно простота конструкции обманчива.

Я замечал, что даже опытные водители иногда забывают: давление создается насосом, а его производительность напрямую зависит от оборотов двигателя. Если держать мотор на холостых оборотах, производительность насоса падает, и стрела движется медленно или не движется вовсе. Машинисты кранов-манипуляторов на наших объектах всегда повышают обороты перед началом работы — это въелось в привычку.

Гидравлическая система не развивает усилие мгновенно. Требуется время на заполнение полостей и нарастание давления. При работе с особо тяжелыми грузами этот момент нужно учитывать, чтобы избежать рывков, способных разрушить стропы или повредить груз.

Если объяснять простыми словами, гидравлика работает как шприц: вместо иглы — толстый цилиндр, вместо лекарства — масло, а вместо пальца, давящего на поршень, — насос, создающий давление. Только давление это в сотни раз выше медицинского.

Виды кранов-манипуляторов для транспортных задач

Краноманипуляторная установка (далее — КМУ) — это не просто кран, смонтированный на грузовике. Это комплексное решение, где тип установки и конструкция стрелы определяют, справится ли техника с конкретной задачей. Понимание классификации помогает не ошибиться при заказе.

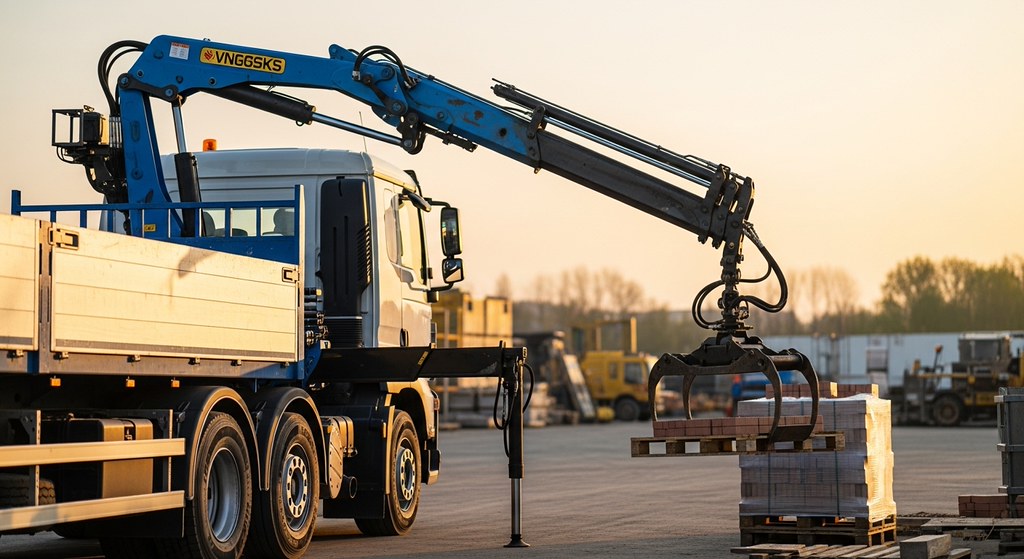

По расположению крана встречаются три основных варианта. Установка за кабиной грузовика — классика: кран находится сразу за кабиной водителя, а платформа — сзади. Такая схема идеальна для перевозки длинномерных грузов: труб, леса, металлопроката. Груз опирается на коник, и центр тяжести остается в допустимых пределах. Установка в середине шасси, между передней и задней тележками, применяется для тяжелых кранов, где важна устойчивость. Установка в задней части освобождает максимум места для кузова, но ограничивает длину перевозимого груза.

Для монтажа стеклянных панелей на фасады в центре Москвы мы используем шарнирно-сочлененные манипуляторы с вакуумными захватами (устройствами, удерживающими груз за счет разрежения воздуха). Такая конструкция позволяет закинуть стрелу сверху и точно позиционировать панель, не раскачивая ее ветром. Прямая телескопическая стрела здесь не подойдет из-за ограниченной маневренности.

Самая частая ошибка заказчиков: видят в прайсе «манипулятор 10 тонн» и заказывают его для установки тяжелых железобетонных плит на удалении 10 метров от оси вращения. При этом забывают, что 10 тонн кран берет только на минимальном вылете. На вылете 10 метров грузоподъемность той же машины падает до 2-3 тонн. Результат — простой и поиск другой техники.

Типы стрелового оборудования делятся на две группы. Телескопические стрелы работают как удочка: выдвигаются вперед за счет секций. Они хороши для прямолинейной погрузки. Шарнирно-сочлененные стрелы имеют колена, складывающиеся как палец. Они позволяют работать в стесненных условиях, подвальных помещениях, заходить за препятствия.

В парке «SUPER-MANIPULYATOR» представлены все перечисленные типы установок, и при заказе мы всегда уточняем характер груза и место работы, чтобы направить машину с подходящей конструкцией стрелы. Легкие манипуляторы (3-7 тонн) непригодны для монтажа металлоконструкций промышленных цехов, а тяжелый класс (25-35 тонн) избыточен и дорог для перевозки строительных бытовок. Задача всегда должна определять тип техники.

Технические характеристики и возможности грузовых манипуляторов

При выборе техники смотрят на грузоподъемность, но это лишь вершина айсберга. Базовая характеристика любого крана-манипулятора — грузовой момент. Это произведение веса груза на максимальный вылет стрелы, измеряемое в тонна-метрах. Именно грузовой момент позволяет сравнивать разные краны между собой.

Возьмем два крана. Первый поднимает 5 тонн на вылете 2 метра — грузовой момент 10 тонна-метров. Второй поднимает 3 тонны на вылете 4 метра — грузовой момент 12 тонна-метров. Хотя у первого крана выше номинальная грузоподъемность, второй способен работать с более удаленными грузами и окажется полезнее при монтаже за выступающие конструкции.

Грузовой момент падает по мере удаления груза от оси вращения. Эта зависимость нелинейная и описывается в грузовой характеристике крана — документе, который обязан быть в кабине каждого машиниста. Перед началом работ этот документ должен быть изучен.

Многие заказчики считают только вес груза, забывая про вылет стрелы. В результате техника приезжает и физически не может достать до места установки — мешает, например, фундамент или ограждение стройплощадки. Приходится переставлять машину, терять время, а в центре города это часто вообще невозможно сделать без перекрытия движения.

Дополнительное оборудование расширяет базовые возможности. Люльки для высотных работ превращают манипулятор в подъемник для людей. Вакуумные захваты позволяют работать с листовыми материалами и стеклом без такелажных строп. Грейферные ковши ускоряют погрузку сыпучих материалов. Но каждое навесное оборудование снижает паспортную грузоподъемность крана, так как имеет собственный вес. Это ограничение часто упускают из виду, планируя монтаж на пределе возможностей техники.

Проходимость определяется шасси грузовика. Для городских работ достаточно колесной формулы 4х2. Для строек с раскисшим грунтом требуется полный привод (6х6) или многоосные шасси (8х4), распределяющие нагрузку на большую площадь. Отправить городскую машину на размытую стройку — значит гарантированно получить простой и оплату эвакуатора.

Аренда манипулятора для типовых строительных и монтажных задач

За годы работы сформировалось четкое понимание: универсальных машин не существует. Каждая задача требует своей конфигурации техники, и попытка сэкономить на подборе оборачивается двойными расходами.

Перевозка и установка строительных бытовок и вагончиков. Вес бытовки редко превышает 5-7 тонн, но важны габариты. Требуется манипулятор с длиной платформы не менее 6 метров и возможностью установки блоков на подготовленные опоры. Основная сложность — не повредить нижнюю обвязку вагончика при строповке. Здесь нужен опыт машиниста: он должен видеть, где проходят слабые места конструкции.

Работа с железобетонными изделиями и металлоконструкциями. Здесь нужна техника грузоподъемностью от 10 до 20 тонн с усиленными выносными опорами. Монтаж плит перекрытий или ферм требует ювелирной точности. Ошибка в один сантиметр приводит к невозможности опереть плиту на место. Машинист крана-манипулятора и стропальщик должны работать как единое целое. Я не раз наблюдал, как спор между ними из-за разночтения в командах заканчивался расколотой плитой.

Перевозка контейнеров и промышленного оборудования. Стандартный 20-футовый контейнер весит около 2 тонн, а груженый может достигать 20-25 тонн. Для таких работ применяются манипуляторы на базе тяжелых шасси с грузовым моментом от 30 тонна-метров. Важно, чтобы кран мог застропить контейнер за верхние захватные узлы, не требуя захода внутрь площадки.

Монтаж стекла и панелей с использованием вакуумных захватов. Это отдельная категория сложности. Вакуумные захваты работают от гидравлической или электрической системы крана. При потере давления груз падает. Современные системы имеют обратные клапаны и аварийные аккумуляторы, удерживающие захват при падении оборотов двигателя. Но ответственность лежит на машинисте, который обязан проверить вакуум перед подъемом. В «SUPER-MANIPULYATOR» каждый выезд со стеклом оформляется отдельным актом проверки вакуумной системы.

Высотные работы с использованием люлек. Люлька подвешивается на крюк крана-манипулятора. Это запрещено правилами безопасности, если люлька не является штатным оборудованием данной модели КМУ и не прошла испытаний. Использование манипулятора в качестве подъемника для людей допустимо только при наличии специального паспорта на люльку и страховки. Экономия на этих требованиях приводит к травматизму. Мы принципиально не выполняем работы с людьми на несертифицированном оборудовании.

Типичные ошибки при аренде крана-манипулятора

Ошибки при заказе техники повторяются с завидным постоянством. Крупные транспортные предприятия, казалось бы, должны иметь штатных логистов, но и они попадают в одни и те же ловушки.

Первая ошибка — доверие к голой цифре в договоре. В документе написано «КМУ 15 тонн», а реальная грузоподъемность может быть вдвое ниже из-за износа гидравлического насоса или внутренних утечек в гидроцилиндрах. Старая техника со сработавшимися уплотнениями не держит давление. Проверяется это просто: при подъеме предельного груза стрела может медленно проседать или вовсе не отрывать груз от земли.

Был случай: предприятие арендовало манипулятор для выгрузки станков весом 8 тонн. Техника приехала с паспортом на 10 тонн. При попытке подъема стрела пошла вверх, но на половине хода остановилась и начала опускаться. Причина — изношенный гидронасос и забитый фильтр. Масло не успевало поступать в цилиндр. Станки выгружали вручную с привлечением дополнительной техники, потеряв смену. Именно поэтому «SUPER-MANIPULYATOR» предоставляет паспорт гидравлических испытаний на каждую единицу техники — документ, подтверждающий, что система развивает паспортное давление.

Вторая ошибка — игнорирование квалификации машиниста. Оператор, умеющий только нажимать рычаги, но не понимающий физики процесса, опасен. Машинист обязан следить за показаниями манометра, знать, при каком давлении можно работать, а при каком — стопориться. Неопытный оператор при перегрузке будет продолжать тянуть, пока не лопнет рукав или не погнутся направляющие стрелы. Я видел последствия такой работы: стрела сложилась пополам, хорошо, что никого не убило.

Третья ошибка — работа без официального оформления. Договор и акт нужны не для бухгалтерии, а для фиксации состояния техники на момент передачи. Если манипулятор повредит асфальт на подъездных путях или заденет линии электропередачи, без документов ответственность ляжет на заказчика. Особенно это критично при работе в центре Москвы, где каждый метр коммуникаций на учете.

Четвертая ошибка — неучет проходимости. Заказ легкого городского манипулятора на стройплощадку, где грунт — чернозем после дождя. Техника вязнет, простаивает, а счетчик тикает. Причем по договору эти простои часто оплачивает заказчик, так как техника считается поданной.

Пятая ошибка — игнорирование грузовых характеристик. Уверенность, что кран достанет до центра здания, если стоит у отмостки. Но вылет стрелы ограничен конструкцией, и часто до центра технически дотянуться невозможно без перестановки техники. Требуется предварительный выезд специалиста или хотя бы фото точки установки.

Заключение

Гидравлическая система грузовика — сложный механизм, требующий уважения и понимания. Выбор крана-манипулятора не терпит упрощений: нельзя ориентироваться только на тоннаж или цену. Нужно учитывать реальное состояние гидравлики, вылет стрелы, тип шасси и, что важнее всего, квалификацию человека за рычагами. Аренда становится выгодной альтернативой покупке только тогда, когда арендодатель несет ответственность за исправность каждого гидроцилиндра и своевременное обслуживание фильтров.

Для руководителей транспортных предприятий и логистов главный совет: начинайте планирование работ с анализа грузовых характеристик, а не с поиска самой дешевой машины. В строительстве и перевозках нет места допущениям, есть только расчет и проверка фактов. Если подходить к делу системно, аренда манипулятора решает практически любую задачу — от установки бытовки до монтажа тяжелых металлоконструкций.

Для подбора техники под ваши железобетонные изделия, стекло или контейнеры достаточно позвонить специалистам «SUPER-MANIPULYATOR» и назвать параметры груза, дальность подачи и адрес. Вам подберут машину с нужной грузовой характеристикой и пришлют подтверждение с паспортными данными гидравлической системы.
