Фонари света заднего хода ФП124

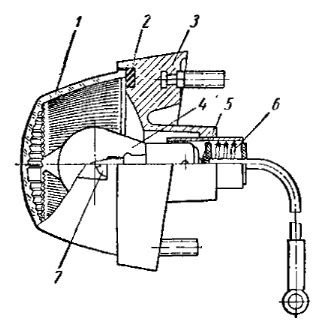

Рис. Фонарь света заднего хода:
1 — рассеиватель; 2 — уплотнительная прокладка; 3 — корпус; 4 — лампа; 5 — контакт; 6 — пружина; 7 — винт крепления рассеивателя

Фонари света заднего хода типа ФП124 служат для освещения дороги при движении автомобиля задним ходом. Фонарь имеет лампу 12 в, 15 св типа А10, которая включается автоматически при включении задней скорости коробки передач.

Закреплен фонарь света заднего хода на напели задней части автомобиля двумя шпильками с гайками. Между корпусом фонаря и кузовом автомобиля помещена уплотнительная резиновая прокладка. Под верхнюю гайку крепления фонаря внутри багажника автомобиля устанавливается специальная защитная скоба, предохраняющая патрон и провод фонаря от механических повреждений.

Фонарь света заднего хода состоит из корпуса 3 и рассеивателя 1, из прозрачной бесцветной пластмассы, который укреплен на корпусе фонаря двумя винтами 7. Между рассеивателем и корпусом фонаря проложена уплотнительная прокладка 2, предохраняющая внутреннюю полость фонаря от проникновения пыли и воды. Для замены перегоревшей лампы необходимо отвернуть два винта и снять рассеиватель.
