Указатель температуры воды

Указатель температуры воды электротеплового принципа действия состоит из приемника, расположенного в комбинации приборов, и датчика ТМЗ, ввернутого во всасывающую трубу двигателя. Устройство и схема указателя температуры воды показаны на рисунке.

Схема указателя температуры воды

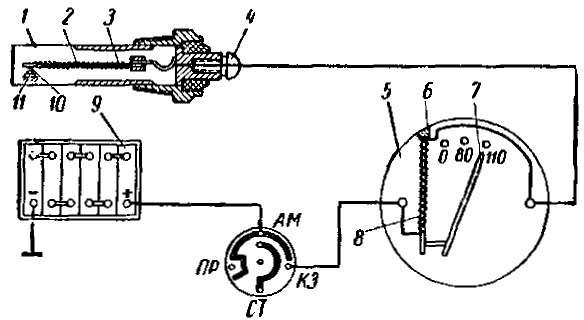

Рис. Схема указателя температуры воды:
1 — датчик; 2 и 6 — термобиметаллические пластины; 3 — обмотка датчика; 4 — клемма; 5 — приемник; 7 — стрелка; 8 — обмотка; 9 — аккумуляторная батарея; 10 и 11 — контакты

Приемник имеет термобиметаллическую пластину 6 с обмоткой 8 из изолированной проволоки высокого сопротивления. Один конец пластины неподвижно укреплен в основании прибора, а другой шарнирно соединен со стрелкой 7. Оба конца обмотки пластины выведены наружу приемника и подсоединены к клеммам.

Датчик указателя температуры воды является электротепловым прибором импульсного действия. Он представляет собой герметичную гильзу с наружной резьбой для ввинчивания его во всасывающую трубу двигателя. Внутри гильзы имеется термобиметаллическая пластина 2 с обмоткой 3 из проволоки высокого сопротивления. Один конец обмотки приварен к пластине, а другой выведен к клемме 4 на головке гильзы. Пластина соединена электрически с гильзой только через контакты 10 и 11. Один контакт приклепан к пластине, а другой укреплен на регулировочном винте, ввернутом в основание датчика.

Обмотки биметаллических пластин датчика и приемника включены в цепь последовательно. Пластина 2 при прохождении тока по обмотке нагревается, изгибается, отходит свободным концом от контакта 11 и размыкает цепь. В цепи устанавливается определенный режим прохождения импульсов тока.

Контакт 11 у соединенный с гильзой, при работе неподвижен и при изменении температуры его положение не изменяется, тогда как пластина при повышении температуры окружающего воздуха ослабляет сжатие контактов. Поэтому при повышении температуры число импульсов в единицу времени уменьшается, а при понижении — увеличивается. В первом случае биметаллическая пластина приемника нагревается слабее, а во втором — сильнее. При этом деформация пластины соответственно уменьшается или увеличивается, а стрелка на шкале приемника будет менять свое положение в зависимости от температуры среды, в которую помещен датчик.

Указатель температуры воды работает только при включенном зажигании. При выключенном зажигании стрелка прибора располагается несколько правее деления 110.

При ремонте электропроводки или смене приборов (приемника, датчика) нельзя допускать замыкания их клемм. Даже непродолжительное замыкание клемм нарушает регулировку прибора. При длительном замыкании может перегореть обмотка прибора.

Допускаемая погрешность показаний указателя температуры воды при номинальном напряжении при работе с датчиком:

Показания проверяемого указателя в °С — Истинная температура в °С:

  • 40 — 34—52
  • 80 — 75—85
  • 110 — 105—115

При отсутствии тока стрелка прибора не должна заходить за отметку 110° С в сторону меньших значений температуры.
