Как устроена мультимедийная система современного кроссовера

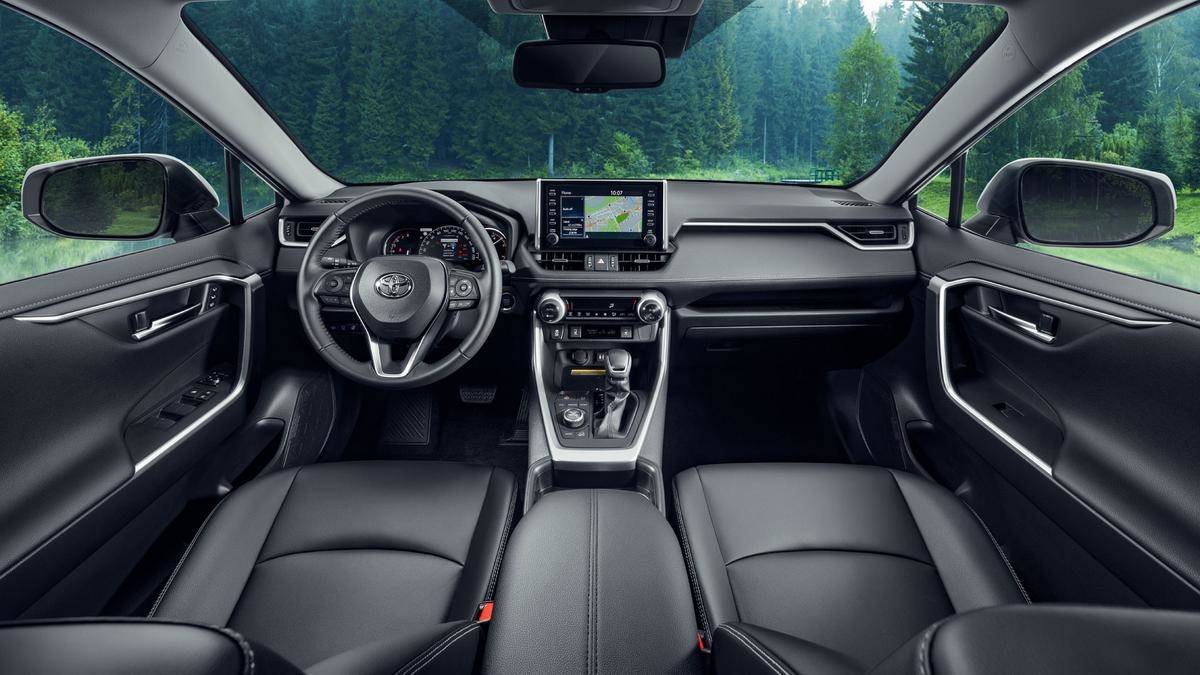

В современном кроссовере мультимедиа давно перестала быть просто магнитолой. Это набор электронных блоков, которые обмениваются данными с системами автомобиля, выходят в интернет и получают обновления. Разберём, как устроена такая система, на примере Toyota RAV4 для китайского рынка. Общие принципы у большинства моделей похожи, но конкретная архитектура зависит от производителя и версии.

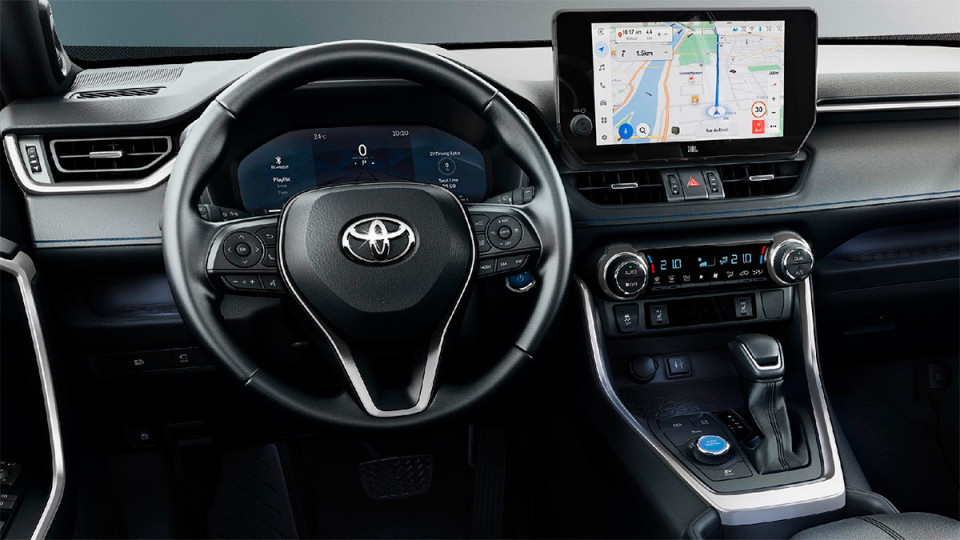

Головное устройство

Центральный блок системы содержит процессор, память и операционную систему. Он выводит изображение на сенсорный экран, обрабатывает команды водителя, управляет звуком, навигацией и подключением смартфона. В памяти головного устройства хранятся программы, карты, языковые ресурсы и шрифты. Именно поэтому язык интерфейса определяется программным обеспечением, а не самим экраном.

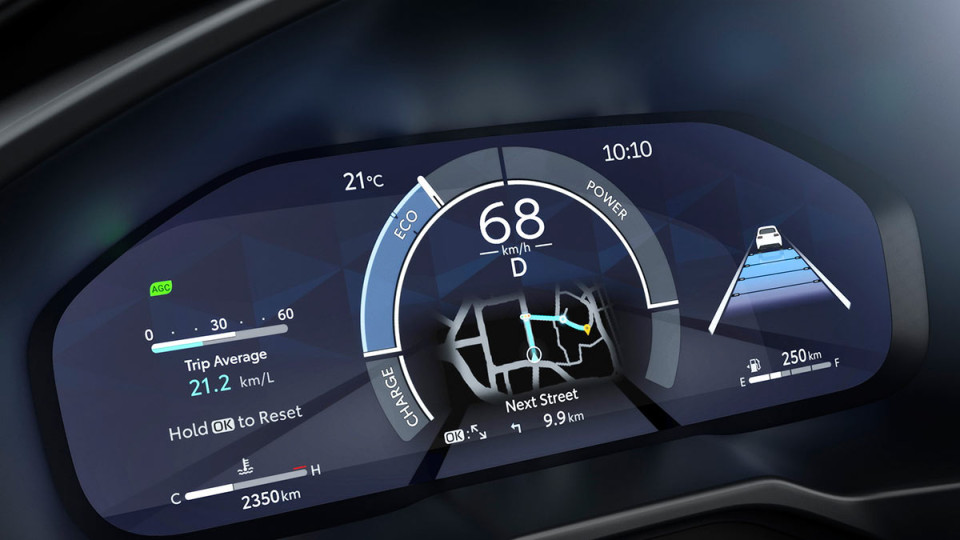

Приборная панель

Цифровая панель приборов обычно представляет собой отдельный блок со своим программным обеспечением. Она получает данные о скорости, оборотах, запасе хода и неисправностях от других систем и выводит их водителю. Сообщения об ошибках, подсказки и названия режимов записаны в её прошивке, поэтому перевод центрального экрана не меняет язык приборов автоматически.

Шины данных и шлюз

Блоки автомобиля связаны цифровыми шинами. Классическая шина CAN передаёт короткие служебные сообщения между системами, а для больших объёмов данных, например изображения камер, в новых моделях всё чаще используют автомобильный Ethernet. Центральный шлюз разделяет сети и не позволяет мультимедиа напрямую вмешиваться в работу систем, отвечающих за безопасность.

Модуль связи, навигация и голос

Телематический блок содержит модем и антенны мобильной связи. Через него машина получает обновления по воздуху, передаёт данные в фирменное приложение и подключается к онлайн-сервисам. Приёмник спутниковой навигации определяет координаты, а картографические данные и сервисы маршрутов часто работают через облако производителя или его партнёров. Голосовой помощник использует микрофоны в салоне и распознаёт речь на серверах, поэтому понимает только те языки, которые поддерживает платформа для данного рынка.

Почему язык нельзя просто переключить

У машины китайского рынка языковые пакеты, карты и сервисы рассчитаны на местного пользователя. Если нужного языка нет в прошивке, в меню его тоже не будет. Русский интерфейс появляется после программной доработки нескольких блоков сразу: головного устройства, приборной панели и связанных сервисов. Как это выглядит применительно к RAV4, разобрано на странице https://russification.ru/rusifikaciya/toyota-rav4/.

С этим связан и главный риск обновлений по воздуху. Новая версия программного обеспечения может заменить часть файлов, поэтому перед установкой обновления на доработанной машине стоит выяснить, как оно повлияет на систему.

Что запомнить

1. Экран и приборы управляются разными блоками с разными прошивками.
2. Язык интерфейса хранится в программном обеспечении, а не в экране.
3. Шлюз отделяет мультимедиа от систем безопасности.
4. Голосовые и картографические функции зависят от онлайн-сервисов региона.
5. Обновление может изменить доработанную систему.

Итог

Мультимедиа кроссовера устроена как небольшая компьютерная сеть внутри автомобиля. Понимание её устройства помогает разобраться, почему машина из другой страны говорит на чужом языке и почему решение этой задачи требует работы с несколькими блоками сразу.
