Боковые указатели поворота типа УП122

Боковые указатели поворота типа УП122 установлены на передних крыльях автомобиля у левой и правой передних стоек ветрового стекла и служат для сигнализации при поворотах или маневрировании автомобиля. Указатели имеют лампу 12 в, 1 св типа А22.

Указатель поворота имеет рассеиватель 4 из прозрачной пластмассы янтарного цвета. Между рассеивателем и корпусом проложена уплотнительная резиновая прокладка 5, которая вместе с первыми двумя деталями завальцована в наружном хромированном ободке 2 в единый неразборный узел.

В отверстие корпуса указателя поворота вставляется патрон вместе с лампой. Боковые указатели поворота прикрепляются к передним крыльям автомобиля двумя винтами. Между корпусом указателя поворота и крылом кузова автомобиля установлена резиновая прокладка.

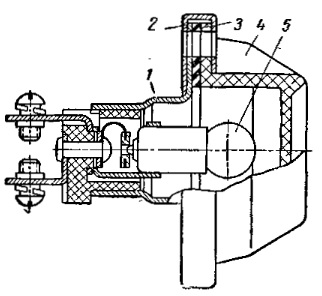

Рис. Боковой указатель поворота:
1 — корпус; 2 — ободок; 3 — уплотнительная прокладка; 4 — рассеиватель; 5 — лампа

Для замены перегоревшей лампы необходимо отвернуть два винта крепления бокового указателя и вместе с проводами подтянуть на себя. Затем вынуть из корпуса указателя поворота патрон с проводами и извлечь из него перегоревшую лампу 5. Заменив перегоревшую лампу, собрать указатель поворота и установить его на крыло автомобиля в обратной последовательности.
