Фонарь освещения номерного знака типа ФП123

Фонарь освещения номерного знака типа ФП123 установлен на крышке багажника. Он имеет лампу 12 в, 6 св типа А25 и, помимо освещения номерного знака, служит также и для освещения багажника автомобиля.

Фонарь освещения номерного знака

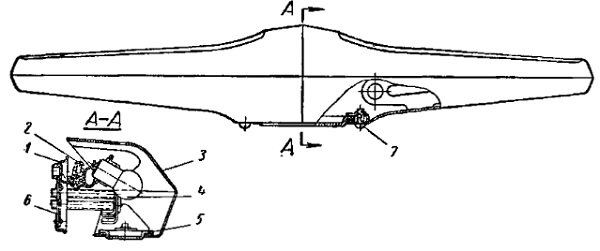

Рис. Фонарь освещения номерного знака:
1 — фланец; 2 — клемма; 3 — корпус; 4 — лампа; 5 — рассеиватель; 6 — целлулоидная пластина; 7 — винт крепления рассеивателя

Фонарь состоит из корпуса 3 и фланца 1 патрона лампы. Корпус фонаря с рассеивателем 5 закреплен на крышке багажника четырьмя шпильками и гайками. Между корпусом фонаря и крышкой багажника помещена резиновая уплотнительная прокладка. Корпус фонаря выполняет также функцию рукоятки для открытия багажника. Фланец 1 укреплен с внутренней стороны крышки багажника на двух средних шпильках корпуса фонаря. На фланце находится клемма 2 для присоединения провода и патрон с лампой 4. Через вырезанное во фланце окно, закрытое прозрачной целлулоидной пластиной 6, освещается багажник.

Для замены перегоревшей лампы нужно отвернуть две гайки со средних шпилек крепления фонаря и снять фланец.
