Плафон типа ПК101

Плафон типа ПК101

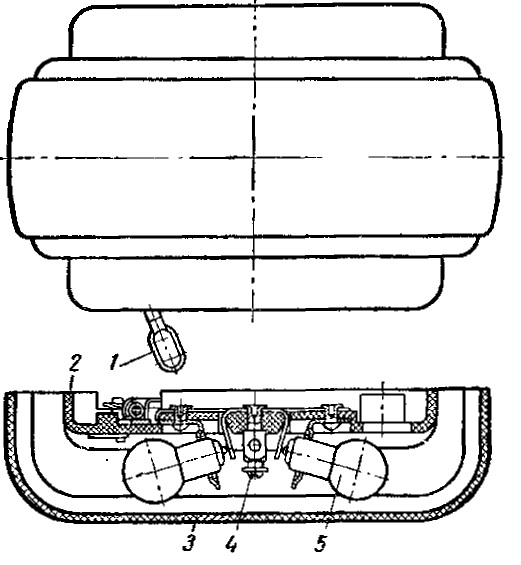

Рис. Плафон:
1 — включатель; 2 — основание; 3 — рассеиватель; 4 — клемма; 5 — лампа

Плафон типа ПК101 внутреннего освещения кузова имеет две параллельно включенные лампы 5 типа А23 по 1,5 св каждая. Плафон состоит из пластмассового основания 2 и рассеивателя 3. На основании размещены держатели ламп, клемма 4 для присоединения провода и включатель 1 перекидного типа. С обеих сторон рассеивателя в средней части сделаны выступы, которые служат для закрепления рассеивателя в прорезях основания.

Выступы крепления рассеивателя и соответственно прорези в основании имеют разные размеры. Во избежание поломки рассеивателя необходимо следить за тем, чтобы при его установке более широкий выступ попадал в более широкий паз основания.

Плафон закреплен на потолке кузова двумя винтами при помощи пластины, которая приварена к поперечной дуге крыши кузова. Для замены перегоревшей лампы необходимо слегка сжать пальцами боковые поверхности рассеивателя и оттянуть его вниз.
