Задний фонарь

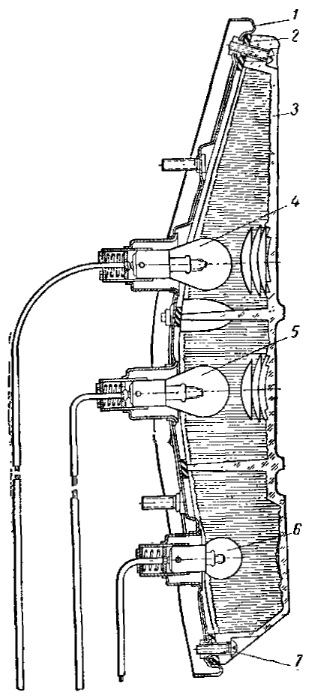

Рис. Задний фонарь:
1 — корпус; 2 — уплотнительная прокладка; 3 — рассеиватель; 4 — лампа указателя поворота; 5 — лампа стоп-сигнала; 6 — лампа габаритного света; 7 — винт крепления рассеивателя

Задние фонари типа ФП122, предназначенные для сигнализации при поворотах или маневрировании, сигнализации торможения и обозначения габаритов автомобиля, установлены на задних крыльях автомобиля. Каждый фонарь имеет по две лампы 21 св типа А26, расположенные в верхней и средней частях фонаря, и лампу 3 св типа А24, расположенную в нижней части фонаря.

Верхняя лампа служит для указания поворота или маневрирования автомобиля и включается одновременно с нитью 21 св лампы подфарника и боковым указателем поворота переключателем указателей поворота.

Средняя лампа служит для предупреждения водителей идущего сзади транспорта о торможении и включается автоматически при нажатии на педаль тормоза.

Нижняя лампа служит для обозначения габаритов автомобиля и включается одновременно с нитью 6 св лампы подфарников, фара&и и фонарем освещения номерного знака центральным переключателем света.

Лампы закрыты прозрачным пластмассовым рассеивателем В красного цвета, прикрепленным четырьмя винтами 7 к корпусу 1 фонаря. В нижней части рассеивателя заднего фонаря встроен отражатель света (катафот).

Между корпусом фонаря и рассеивателем находится резиновая уплотнительная прокладка 2, предохраняющая внутреннюю полость фонаря от проникновения пыли и воды. Для замены перегоревшей лампы необходимо отвернуть винты и снять рассеиватель. Задние фонари прикреплены к задним крыльям кузова тремя шпильками с гайками (каждый). Между корпусом фонаря и крылом установлена уплотнительная резиновая прокладка.
