Звуковой сигнал С44

Звуковой сигнал С44 имеет электромагнитную вибрационную систему и выполнен по двухпроводной схеме. Оба вывода сигнала изолированы от массы.

Сигнал установлен за облицовкой радиатора и прикреплен двумя болтами к кронштейну, приваренному к щиту радиатора.

Техническая характеристика звукового сигнала:

• Номинальное напряжение: 12 В
• Потребляемый ток: Не более 4 А
• Основная частота звучания: 320—380 гц
• Уровень громкости при напряжении 12 в на расстоянии 1 м: Не менее 414 дб

Сигнал имеет металлический корпус 8, на задней стенке которого укреплена рессорная подвеска 11, а на боковой — клеммовая колодка 14. Внутри корпуса сигнала находятся сердечник 10 с катушкой 9 электромагнита, якорь 6 с мембраной 5 и резонатором 4, укрепленными на стержне 2, прерыватель 7 с конденсатором 12.

Мембрана закреплена между корпусом сигнала и крышкой В шестью винтами. В середине крышки сделано окно для доступа к регулировочной гайке навернутой на резьбовой конец стержня. На задней стенке корпуса имеется головка регулировочного винта IS.

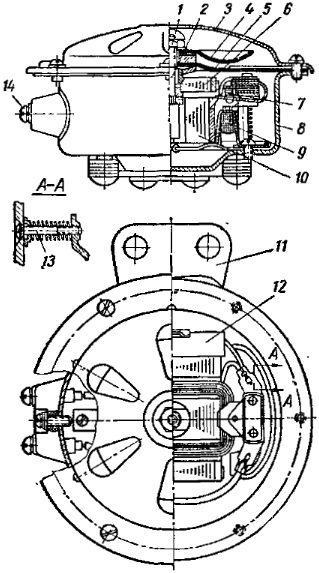

Рис. Звуковой сигнал:
1 — регулировочная гайка; 2 — стержень; 3 — крышка; 4 — резонатор; 5 — мембрана; 6 — якорь; 7 — прерыватель; 8 — корпус; 9 — катушка электромагнита; 10 — сердечник; 11 — рессорная подвеска; 12 — конденсатор; 13 — регулировочный винт; 14 — клеммовая колодка

Сигнал работает следующим образом. При нажатии на кольцо включателя сигнала через катушку электромагнита начинает протекать ток, создающий в электромагните магнитный поток. Электромагнит притягивает якорь, который при движении стержнем прогибает мембрану и одновременно отжимает нижний контакт прерывателя от верхнего. При этом цепь размыкается, ток в катушке и магнитный поток прекращаются, и якорь под действием возвратного усилия выгнутой мембраны возвращается в первоначальное положение. После этого контакты снова замкнутся, ток потечет по катушке, и указанный процесс повторяется до тех пор, пока кольцо сигнала будет нажато. Колебания мембраны создают звучание сигнала.
