Проверка реле-регулятора

Реле-регулятор рекомендуется проверять на специальном стенде. При этом реле-регулятор должен быть охлажден до окружающей температуры и установлен на стенде в рабочем положении (вертикальное положение с клеммами вправо). Реле-регулятор допускается проверять и непосредственно на автомобиле. Для этого необходимо иметь следующие приборы: вольтметр постоянного тока со шкалой до 20 в с ценой деления 0,1—0,2 в и амперметр постоянного тока со шкалой 20—0—20 а с ценой деления 1 а.

Проверка реле обратного тока

Реле обратного тока проверяют при подключенной аккумуляторной батарее 4 (рис. а).

Для этого необходимо отсоединить провод от клеммы Б реле-регулятора и между этим проводом и клеммой Б реле-регулятора 1 с помощью дополнительного проводника включить амперметр 5. Вольтметр 2 нужно включить между клеммой Я и массой реле-регулятора.

Медленно увеличивая число оборотов якоря генератора, определяют напряжение, при котором замыкаются контакты реле. Напряжение включения реле должно быть в пределах 12,2—13,2 В.

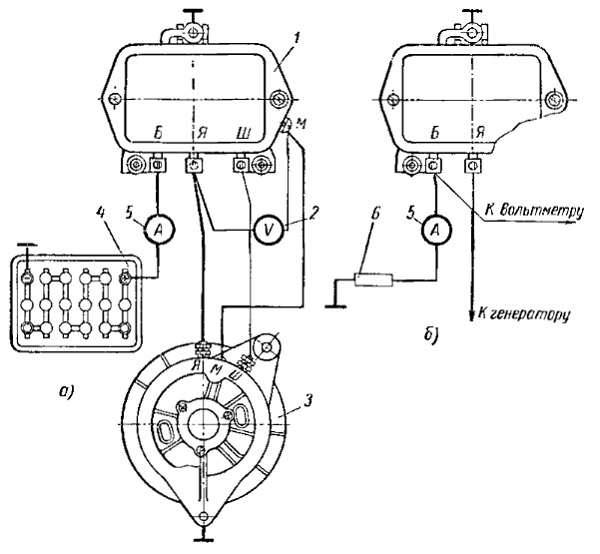

Рис. Схема включения приборов для проверки реле-регулятора:
а — схема включения приборов для проверки реле обратного тока, б — схема включения приборов для проверки регулятора напряжения и ограничителя тока; 1 — реле-регулятор; 2 — вольтметр; 3 — генератор; 4 — аккумуляторная батарея; 5 — амперметр; 6 — реостат

Момент замыкания легко заметить по отклонению стрелки амперметра. Затем, уменьшая число оборотов якоря генератора 3, нужно определить величину обратного тока, при котором контакты реле размыкаются. Обратный ток должен быть в пределах 0,5—6 а.

Если при повышении числа оборотов якоря генератора увеличение показаний вольтметра прекращается и реле не включается (стрелка амперметра не отклоняется, контакты реле не замыкаются), необходимо сначала проверить ц отрегулировать величину регулируемого напряжения, а затем величину напряжения включения реле.

Проверка регулятора напряжения

Схема включения приборов для проверки регулятора напряжения такая же, как и для проверки реле обратного тока. Необходимо только отъединить аккумуляторную батарею (на автомобиле аккумуляторную батарею отъединяют после пуска двигателя, для устойчивой работы которого нужно поддерживать число оборотов якоря генератора выше числа оборотов включения реле обратного тока) и включить вольтметр 2 между массой и клеммой Б реле-регулятора (рис. б). Якорь генератора приводится во вращение со скоростью 3500 об/мин. На клемму Б реле-регулятора 1 включаются потребители или реостат 6 с тем, чтобы нагрузка генератора составила 10 а (отсчитывается по показаниям амперметра).

При исправном регуляторе вольтметр должен показывать напряжение 13,8—14,8 В.

Проверка ограничителя тока

При проверке ограничителя тока схема включения прибора остается той же, что и при проверке регулятора напряжения (рис. б). Якорь генератора приводится во вращение со скоростью 3500 об/мин. Затем постепенно увеличивают нагрузку генератора нагрузочным реостатом и наблюдают за стрелкой амперметра. Показания амперметра в тот момент, когда, несмотря на уменьшение сопротивления реостата, стрелка останавливается, соответствуют значению максимального регулируемого тока.
