Указатель давления масла

Указатель давления масла предназначен для контроля давления в системе смазки двигателя. Он работает только при включенном зажигании. Указатель давления масла электротеплового принципа действия состоит из приемника, расположенного в комбинации приборов, и датчика ММ9, установленного через тройник в масляном канале в средней части блока цилиндров. На шкале указателя нанесены цифры 0; 2 и 5 (в кГ/см2). При выключенном зажигании стрелка прибора стоит на нуле или слева от нуля. Схема указателя давления масла показана на рисунке.

Приемник и датчик указателя давления масла имеют термобиметаллические пластины 6 и 11 с обмоткой из тонкой проволоки большого сопротивления с теплостойкой изоляцией. Обмотки приемника и датчика включены в цепь последовательно. Один конец термобиметаллической пластинки приемника закреплен неподвижно, а другой шарнирно соединен со стрелкой 6.

Схема указателя давления масла

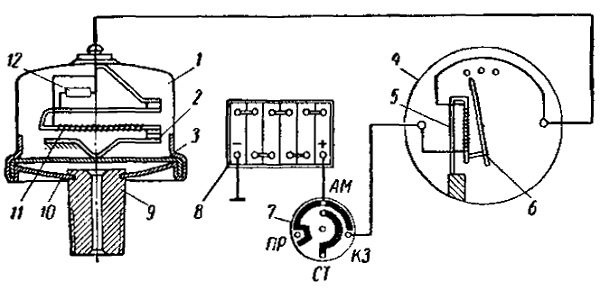

Рис. Схема указателя давления масла Москвич-408:
1 — датчик; 2 — пружинная пластина с контактом; 3 — мембрана; 4 — приемник; 5 — термобиметаллическая пластина приемника; 6 — стрелка; 7 — замок зажигания; 8 — аккумуляторная батарея; 9 — штуцер; 10 — основание датчика; 11 — термобиметаллическая пластина датчика; 12 — сопротивление

При нагревании пластинки от проходящего по ее обмотке тока последняя изгибается и передвигает стрелку по шкале. Величина перемещения стрелки зависит от степени нагревания пластины, что, в свою очередь, зависит от работы датчика. В датчик масло поступает под давлением через штуцер 9 в полость между основанием 10 и мембраной 3. К середине мембраны прижимается изогнутая бронзовая пластина 2 с контактом на свободном конце. Другой контакт помещен на свободном конце биметаллической пластины 11, противоположный конец которой неподвижен. Один конец обмотки биметаллической пластины приварен к пластине, а другой через клемму присоединен к приемнику. Кроме этой обмотки, биметаллическая пластина 11 соединена с клеммой параллельной ветвью через сопротивление 12, помещенное внутри датчика.

Термобиметаллическая пластинка датчика на свободном конце имеет контакт, размыкающий цепь при нагревании пластинки и замыкающий цепь при остывании пластинки. Количество замыканий и размыканий цепи (импульсов тока) зависит от величины сжатия контактов, которое, в свою очередь, зависит от величины давления масла в системе смазки двигателя. При повышении давления масла мембрана 3 изгибается, и сила прижатия контактов увеличивается вследствие перемещения пружинной пластины 2 с укрепленными на ней контактом. Количество размыканий цепи при давлении 2 кГ/см2 составляет 70 раз в минуту и увеличивается по мере увеличения давления в системе. Потребляемый указателем давления масла ток не превышает 0,25 а.

Исправный и правильно отрегулированный указатель давления масла при напряжении 12—16 в, температуре окружающей среды 20° С, при давлении 2 кГ/см2 обеспечивает точность показаний ±0,4 кГ/см2, а при давлении 5 кГ/см2 — ±1,0 кГ/см2. При отсутствии давления или тока стрелка указателя давления масла не должна заходить за отметку О в сторону больших показании.
