Контрольные приборы Москвич-408

Контрольные приборы Москвич-408

Комбинация приборов автомобиля Москвич-408

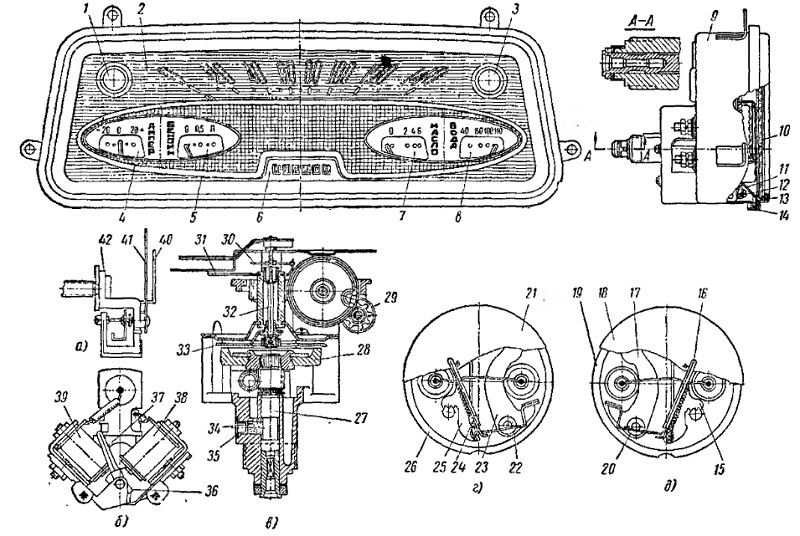

Рис. Комбинация приборов автомобиля Москвич-408:
а — амперметр; б — приемник указателя уровня топлива; в — спидометры; г — приемник указателя давления масла; в — приемник указателя температуры воды; 1 — контрольная лампа указателей поворота; 2 — шкала спидометра; 3 — контрольная лампа дальнего света фар; 4 — амперметр; 5 — приемник указателя уровня топлива; 6 — шкала суммарного счетчика пройденного пути; 7 — приемник указателя давления масла; 8 — приемник указателя температуры воды; 9 — кожух; 10 — стекло; 11 — экран; 12 — шкала комбинации приборов; 13 — прокладка; 14 — рант; 15 — рычаг бипластинки; 16 — стрелка; 17 — рычаг пружины; 18 — шкала приемника указателя температуры воды; 19 — внутренний кожух; 20 — заклепка; 21 — шкала приемника указателя давления масла; 22 — заклепка; 23 — правый рычаг; 24 — стрелка; 25 — левый рычаг; 26 — внутренний кожух; 27 — валик; 26 — магнит; 29 — барабанчик; 30 — волосок; 31 — корректор; 32 — ось; 33 — картушка; 34 — фильц; 35 — заглушка; 36 — якорь; 37 — стрелка; 38 — правая катушка; 39 — левая катушка; 40 — стрелка; 41 — шкала амперметра; 42 — основание с клеммами

Автомобиль оборудован прибором типа КП213, состоящим из объединенных в одном корпусе следующих контрольных приборов и ламп:

  1. спидометра, имеющего стрелочный указатель скорости индукционного типа и счетчик пройденного пути;
  2. приемника указателя уровня топлива 5 электромагнитного принципа действия;
  3. приемника указателя давления масла 7 теплового принципа действия;
  4. приемника указателя температуры воды 8 теплового принципа действия;
  5. амперметра 4 магнитоэлектрического принципа действия;
  6. контрольной лампы указателя поворота 1 со светофильтром зеленого цвета;
  7. контрольной лампы дальнего света фар 3 со светофильтром синего цвета.

Приборы работают в комплекте с датчиками температуры воды ТМЗ, давления масла ММ9 и уровня бензина БМ134-А. Спидометр работает в комплекте с гибким валом ГВ134-АН.
