Проверка стартера

Для определения исправности стартера, правильности его сборки и регулировки необходимо проверить:

  • а) правильность регулировки привода включения стартера, как описано выше;
  • б) работу стартера на холостом ходу и при полном торможении.

Электрическая схема включения стартера для проверки его работы показана на рисунке.

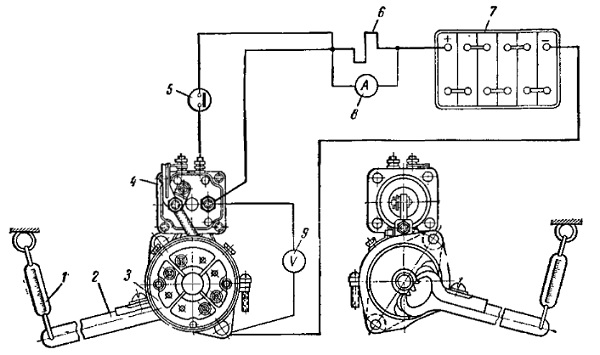

Схема включения стартера для проверки его работы

Рис. Схема включения стартера для проверки его работы:
1 — динамометр; 2 — тормозной рычаг; 3 — стартер; 4 — электромагнитное тяговое реле; 5 — кнопочный выключатель; 6 — шунт амперметра; 7 — аккумуляторная батарея; 8 — амперметр; 9 — вольтметр

При отсутствии специального стенда работу стартера можно проверить с помощью хорошо заряженной аккумуляторной батареи 6-СТ-42, вольтметра постоянного тока со шкалой 0—30 в, амперметра с шунтом до 1000 а, тахометра и динамометра.

В этом случае стартер зажимают в тиски и соединяют с батареей проводами сечением не менее 16 мм2. Потребляемый ток и число оборотов якоря при испытании стартера на холостом ходу проверяют после предварительной обкатки стартера в течение 30 сек. Исправный стартер при напряжении 12 в должен потреблять ток не больше 45 а и развивать число оборотов не менее 5000 в минуту.

Повышенный потребляемый ток и пониженные числа оборотов якоря свидетельствуют о неправильной сборке стартера или замыканиях в обмотке. Малая величина потребляемого тока и пониженные числа оборотов якоря указывают на плохой контакт в соединениях проводов или на слабое натяжение пружин щеток.

Стартер при полном торможении проверяют с помощью рычага, закрепленного на шестерне привода стартера, соединенного с динамометром.

Тормозной момент определяется как произведение длины рычага в метрах на показание динамометра в килограммах. Во избежание чрезмерного нагрева стартера тормозной момент надо проверять в течение небольшого промежутка времени. Исправный стартер при напряжении 12 в должен потреблять ток не более 285 а и развивать тормозной момент не менее 0,9 кГм.

Повышенный потребляемый ток и пониженный тормозной момент указывают на неисправность обмотки якоря или обмотки возбуждения. Пониженный потребляемый ток и пониженный тормозной момент при нормальном напряжении на клеммах стартера свидетельствуют о плохих контактах внутри стартера или слабом натяжении пружин щеток, а при пониженном напряжении на клеммах стартера — о плохих контактах в проводах или неисправности аккумуляторной батареи.
