Включатель фонарей света заднего хода типа ВК403

Включатель фонарей света заднего хода

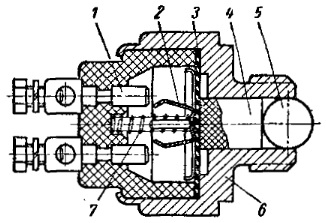

Рис. Включатель фонарей света заднего хода:
1 — клемма; 2 — подвижный контакт; 3 — диафрагма; 4 — шток; 5 — шарик; 6 — корпус; 7 — отжимная пружина

Включатель фонарей света заднего хода типа ВК403 служит для включения ламп фонарей, освещающих дорогу при движении автомобиля задним ходом. Включатель расположен с правой стороны коробки перемены передач и ввернут в крышку люка блока промежуточных шестерен. Между крышкой и включателем расположены прокладки, которые служат для уплотнения и регулировки установки включателя.

При включении задней передачи вилка включения шестерен заднего хода коробки перемены передач нажимает на шарик 5, который давит на шток 4 и через диафрагму 3 перемещает подвижной контакт 2 к клеммам 1.

При соприкосновении подвижного контакта 2 с клеммами 1 замыкается электрическая цепь и включаются лампы фонарей света заднего хода. Усилие, требуемое для включения (замыкания контактов) включателя, равно 2,5—3,5 кГ; ход шарика до включения контактов 1—2 мм.
