Включатель света стоп-сигнала типа ВК12

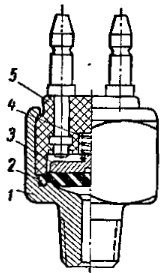

Рис. Включатель света стоп-сигнала:
1 — корпус; 2 — диафрагма; 3 — контактный диск; 4 — пружина; 5 — изолятор

Включатель света стоп-сигнала типа ВК12 служит для включения ламп света «Стоп» задних фонарей.

Включатель установлен в тройнике гидравлического привода тормоза. При нажатии на педаль тормоза в гидравлической системе повышается давление жидкости. Тормозная жидкость, проникая через отверстие в хвостовике корпуса 1 включателя, давит на резиновую диафрагму 2, которая прижимает латунный контактный диск 3 к залитым в пластмассовый изолятор 5 клеммам. Как только контактный диск войдет в соприкосновение с клеммами, замкнется электрическая цепь и включатся лампы света «Стоп». Включение происходит при повышении давления в системе тормозов до 3,5—6 am.
